堅持創新，創新創造技術，技術引領未來。新光芯制秉承著對技術創新的尊重，高度重視對技術產權的投入和開發。
近幾年來新光芯制器件技術產品已覆蓋美國、俄羅斯、歐洲等國家，新光芯制申請專利數量也逐年增高，截至目前，已擁有專利合計23項。
新光芯制在LED器件市場上，相繼推出了創新產品及解決方案，讓客戶擁有更多智慧、便捷的生活體驗�？梢钥吹�，新光芯制在高科技創新領域開始成為領跑者。
本實用新型屬于LED技術領域,具體提供了一種新型的LED顯示屏模組外殼。所述新型的LED顯示屏模組外殼包括:塑膠外殼以及螺母,所述塑膠外殼包括塑膠外殼正面、塑膠外殼背面以及預留孔,所述塑膠外殼正面向所述塑膠外殼內部凹陷形成止臺,所述止臺與所述預留孔相通連接;所述螺母位于所述。

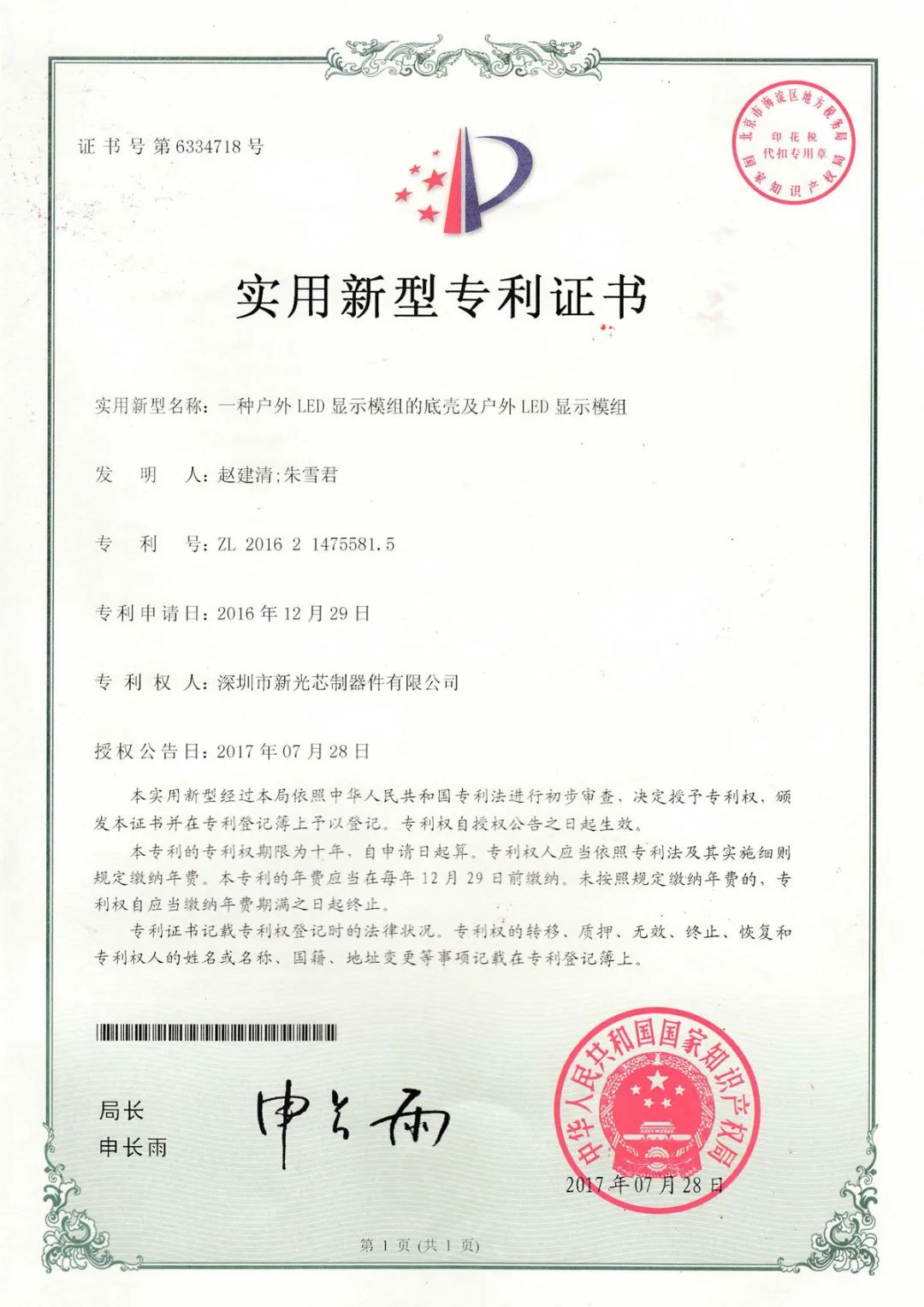

本實用新型公開了一種戶外LED顯示模組的底殼及戶外LED顯示模組,該戶外LED顯示模組的底殼包括底殼和防水膠圈;所述底殼內側的周向上設置有連通的密封槽,密封槽與底殼的邊部平行;所述防水膠圈采用注塑工藝固化在密封槽內,且防水膠圈與密封槽形成相互粘結的一體結構。本實用新型的防水膠圈與密封槽粘結呈一體的結構設計,使得生產出來的底殼帶有防水膠圈,從工藝上簡化了防水膠圈的生產過程,而且適合大批量的流水線作業,從而免去了人工轉配防水膠圈的過程,提高了工作效率,降低了制造成本。

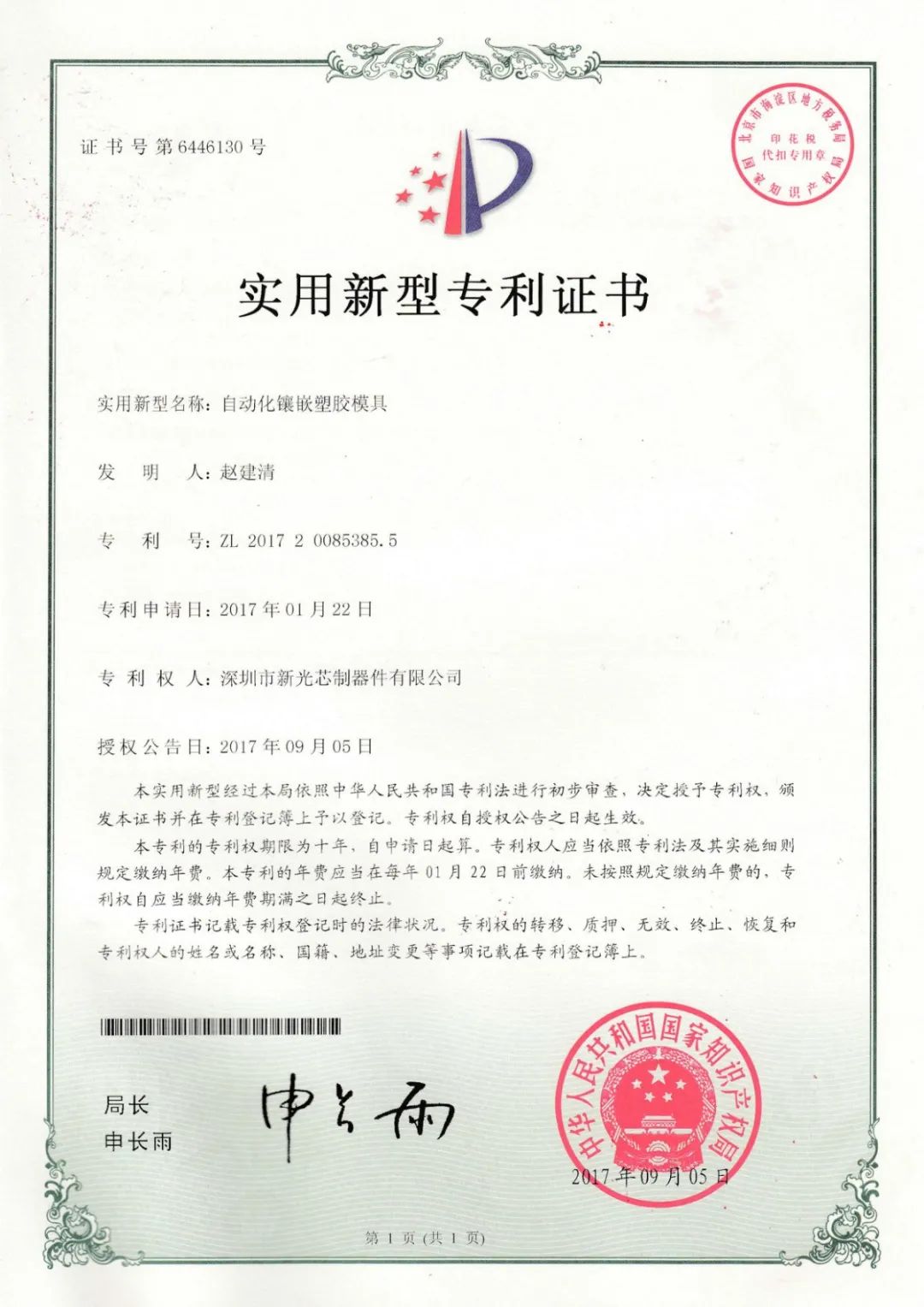

本實用新型涉及一種自動化鑲嵌塑膠模具,包括:依次安裝的前模板、自動預埋裝置、自動上料裝置、前模中板、模芯、后模中板、頂針板和后模板;所述自動預埋裝置包括:儲料板,儲料板上設置多個預置孔,并在儲料板上開設進料口以及連通進料口和預置孔的儲料槽;所述自動預埋裝置包括:支撐板、頂板、頂桿和動力缸,動力缸伸出時,推動頂桿穿過預置孔將螺母頂出,并穿過前模芯上的頂桿孔將螺母壓靠固定在模芯的型腔內。采用以上方案,本實用新型提的自動化鑲嵌塑膠模具,能實現鑲嵌螺母注塑自動化,保證螺母鑲嵌穩固度,提升注塑效率,同時有效避免螺母掉落,提高產品合格率,節約生產成本。

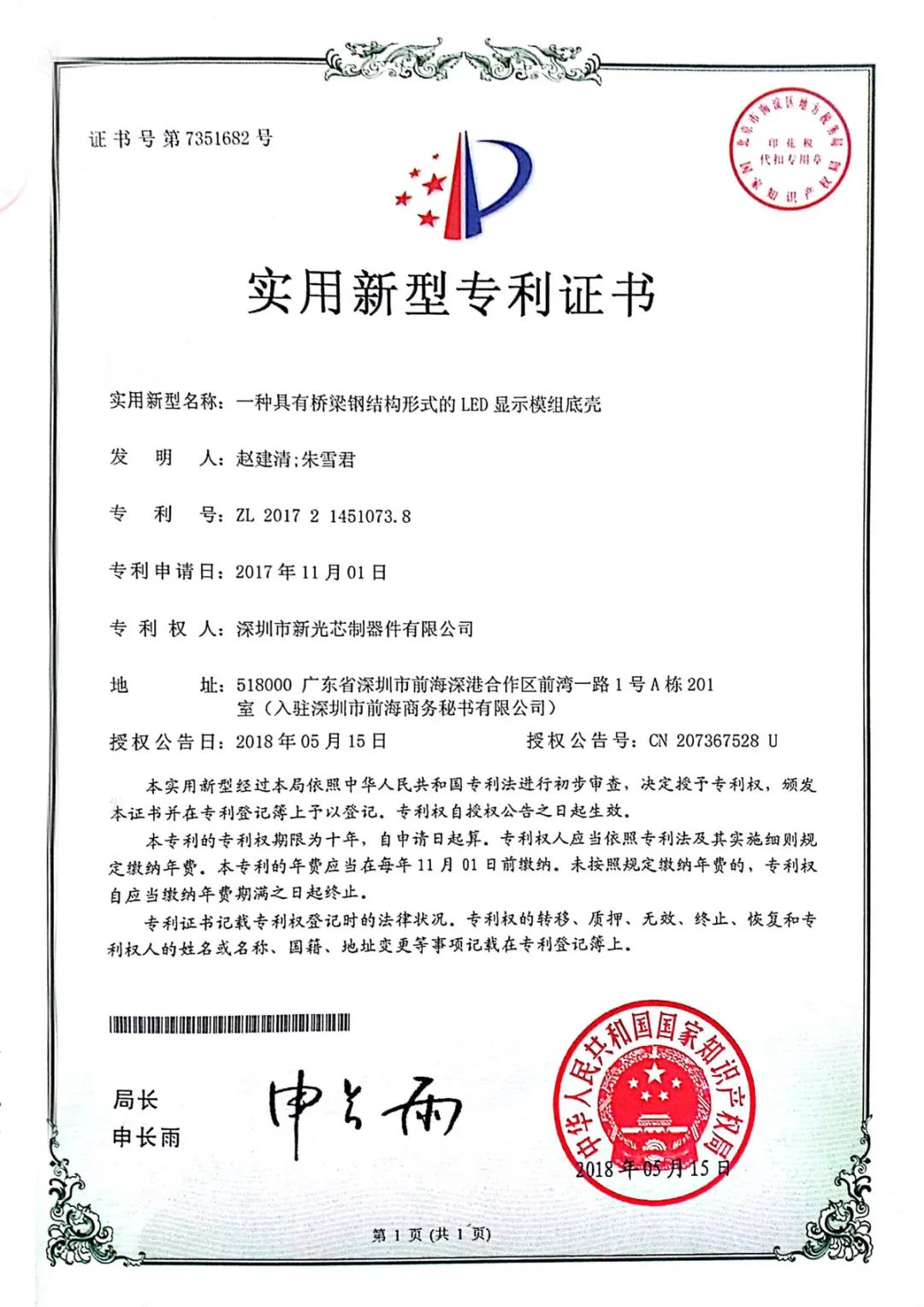

本實用新型公開了一種具有橋梁鋼結構形式的LED顯示模組底殼,包括呈矩形狀的框架以及合圍在框架周向上的四個邊壁,邊壁包括豎板、靠近豎板上端與下端且沿相反方向傾斜設置的兩個橫板、間距設置在兩個橫板之間的支板以及設置在相鄰支板之間且一端相交在其中一支板上的兩個加強筋,兩個加強筋與其中一支板之間構成三角支承體,相鄰三角支承體之間交錯連接,相比現有技術具有良好的結構穩定性與受力均衡性,可將外力分散到每一個三角支承體的支板與加強筋上,進而降低底殼變形對顯示的影響,有效解決現有技術注塑成型過程中產生的內應力而產生自身變形的問題,無需校正處理,大大提高了產品質量及生產效率,適于推廣應用。

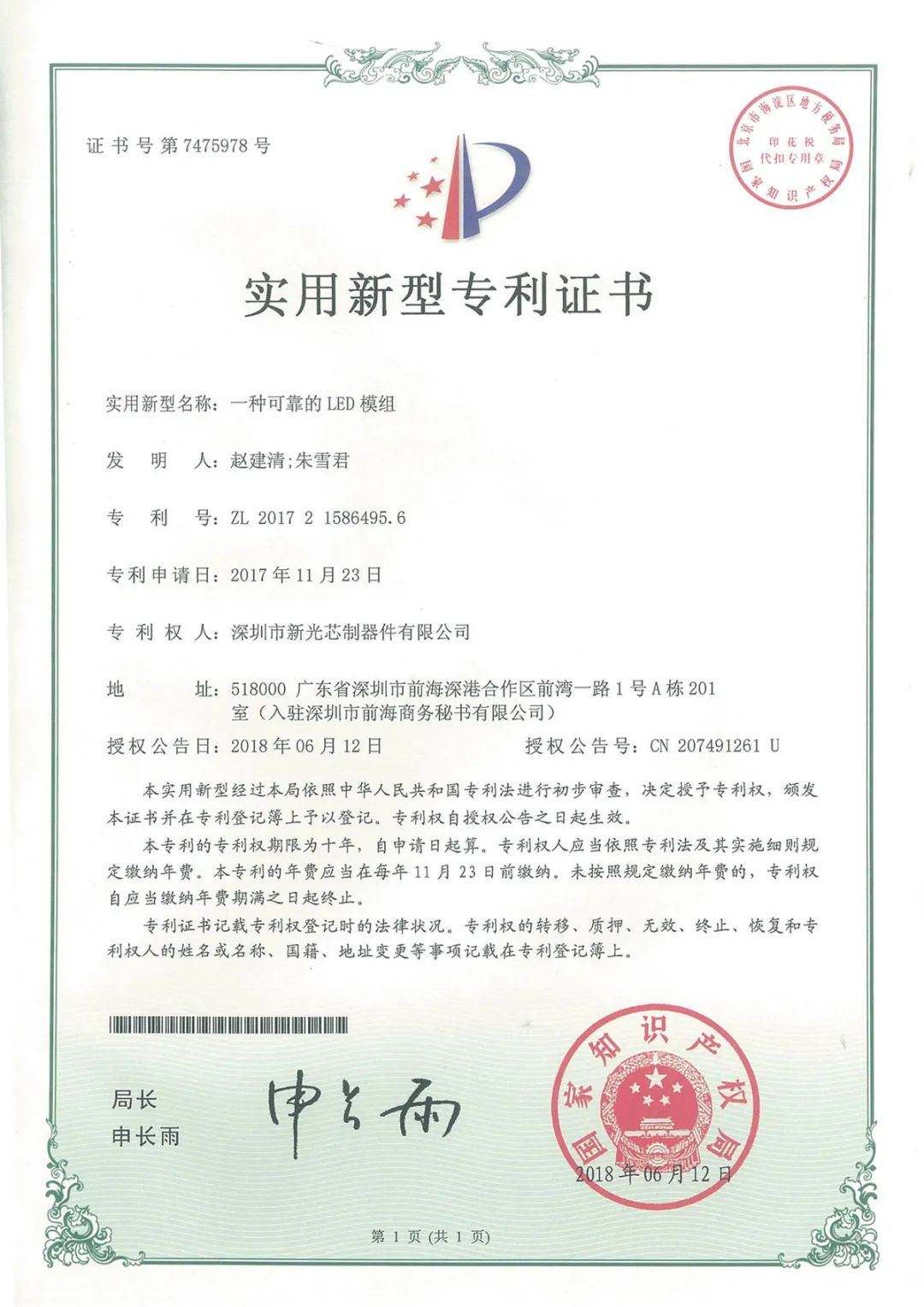

本實用新型涉及LED顯示領域;一種可靠的LED模組,所述包括PCB電路板和燈珠,所述燈珠通過焊盤封裝于PCB電路板上;所述焊盤設置有金屬片,所述PCB電路板的信號座與電源座加印有一層阻焊油墨;所述PCB電路板包括防死燈電路、抗浪涌電路、信號收發電路和恒流電路,所述防死燈電路與所述信號收發電路電連,所述信號收發器通過抗浪涌電路與所述恒流電路連接。本實用新型提供一種可靠的LED模組,通過所述金屬片擴大了原來燈珠封裝的焊盤,阻焊油墨防止造成不必要短路,防死燈電路使模組無信號時常亮,抗浪涌電路能抑制干擾。
本實用新型屬于LED模組驅動技術領域,具體涉及一種LED模組新型驅動裝置,包括4953芯片、一個三位焊盤和一個兩位焊盤;所述三位焊盤包括三位焊盤電源端、三位焊盤公共端和三位焊盤接地端,所述兩位焊盤包括兩位焊盤公共端和兩位焊盤接地端;所述三位焊盤公共端接所述4953芯片的第一源極輸入端,所述三位焊盤電源端接所述4953芯片的第二源極輸入端,所述兩位焊盤公共端接所述4953芯片的一個漏極輸出端。本實用新型結構簡單、操作方便,兼容了APM4953、DB4973和MY7122三種芯片的應用,在設計PCB板時即焊接好本裝置,用戶可根據需求將其作為三種芯片中的任意一種進行使用。

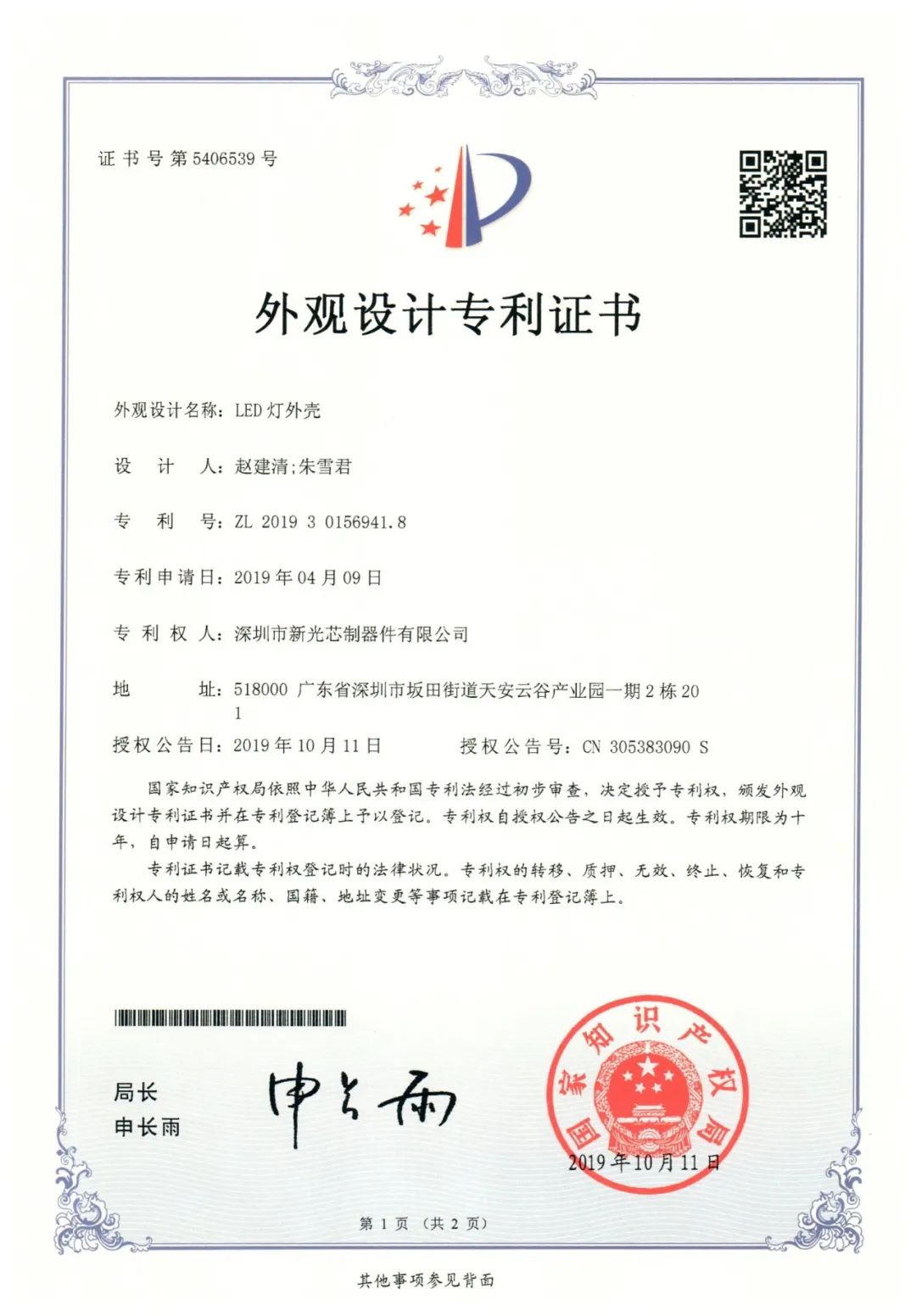

1.本外觀設計產品的名稱:LED燈外殼。
2.本外觀設計產品的用途:用作LED燈外殼。
3.本外觀設計產品的設計要點:在于產品的形狀。
1.本外觀設計產品的名稱:LED燈外殼。
2.本外觀設計產品的用途:用作LED燈外殼。
3.本外觀設計產品的設計要點:在于產品的形狀。

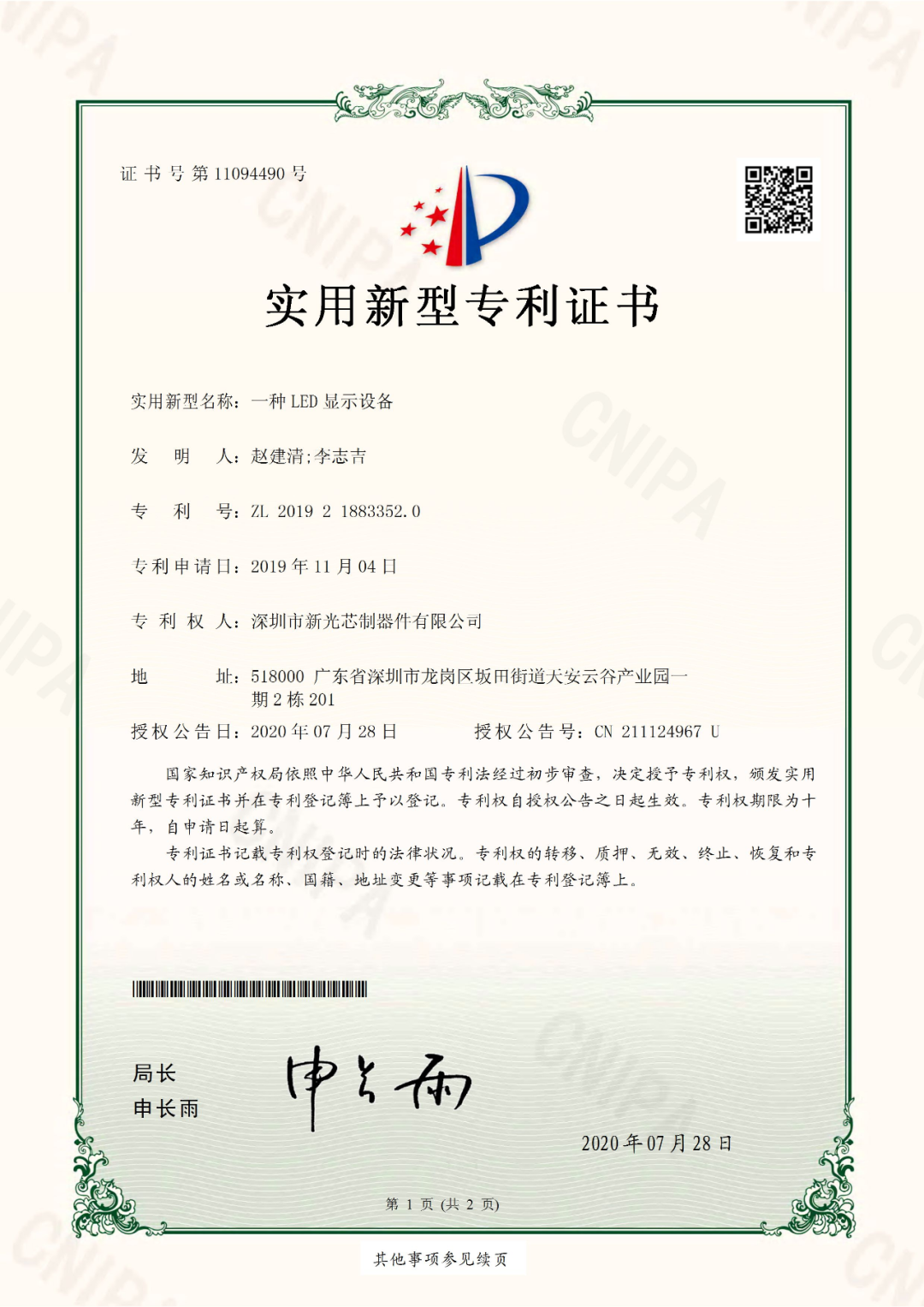

本實用新型提供了一種LED顯示設備,包括LED顯示模組和箱體,LED顯示模組固定在箱體上,還包括燈板MCU、溫度檢測模塊、主控板和散熱模塊,燈板MCU、溫度檢測模塊、電壓采集模塊、主控板和散熱模塊安裝在箱體上;溫度檢測模塊,電連接于燈板MCU,用于檢測并根據燈板MCU的溫度形成檢測電壓;燈板MCU,電連接于主控板和LED顯示模組,用于接收檢測電壓,并對檢測電壓轉化為溫度數字信號,以及根據溫度數字信號使LED顯示模組顯示溫度信息;主控板,電連接于散熱模塊,用于接收并根據溫度數字信號控制散熱模塊是否工作狀態,達到對LED顯示設備進行溫度檢測、溫度顯示以及散熱的目的。
本實用新型提供了一種LED模組箱體,涉及LED配件生產技術領域,包括支撐板,支撐板為金屬材質,通過沖壓、彎折成型,支撐板的外側邊緣包裹有板塑膠體,支撐板的一側面上通過壓鉚設置有金屬定位銷,在板塑膠體上設置有包體用于包裹金屬定位銷,支撐板和板塑膠體之間還固定設置有螺母,并且支撐板和板塑膠體上對應螺母的位置開設有通孔。本實用新型提供的一種LED模組箱體,在滿足小間距的要求下,增加了生產上的效率,降低了成本,實現小間距的實現。

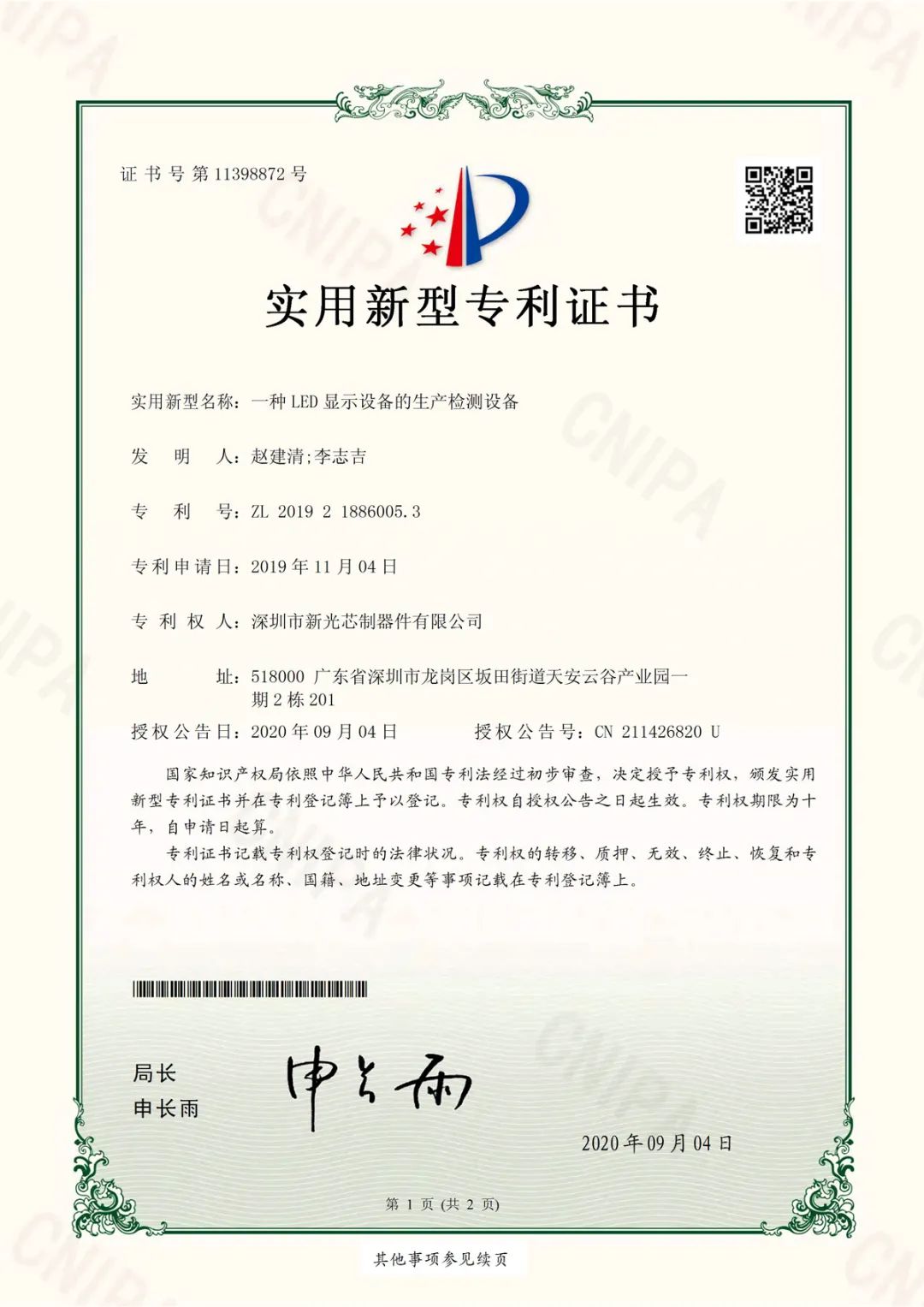

本實用新型提供了一種LED顯示設備的生產檢測設備,包括支撐臺、金屬檢測器以及報警模塊;所述支撐臺,用于放置塑料套件;所述金屬檢測器,固定在所述支撐臺上,且不位于所述支撐臺的放置面,用于與所述塑料套件的金屬螺母安裝位一一對應;所述報警模塊,所有所述金屬檢測器均電連接于所述金屬檢測器,當所有所述金屬檢測器均檢測到所述金屬螺母時,所述報警模塊發出第一聲光提醒;當所有所述金屬檢測器中至少一個沒有檢測到所述金屬螺母時,所述報警模塊發出第二聲光提醒,達到方便檢測塑料套件上金屬螺母的目的。
本實用新型提供了一種LED防水圈去孔邊料裝置,涉及LED防水圈加工技術領域,包括機架底座,機架底座上設置有底板,底板上開設有與防水圈形狀相適應的凹槽,凹槽底部對應防水圈開孔位置設置有落料孔,機架底座的一側設置有承載桿,承載桿的上端設置有安裝塊,安裝塊的上方設置有氣缸,氣缸的活塞桿穿到安裝塊的下方,且活塞桿的末端固定連接有固定塊,固定塊的下方設置有上壓頂板,上壓頂板的下表面設置有對應防水圈開孔位置的頂針,在機架底座的側邊設置有氣缸啟動鍵,使氣缸帶動上壓頂板上下移動。本實用新型提供的一種LED防水圈去孔邊料裝置,對防水圈孔邊料快速去除,提高去邊效率,降低人工成本,且結構簡單,操作方便,使用安全。
1.本外觀設計產品的名稱:LED顯示模組(320×160)。
2.本外觀設計產品的用途:用于LED顯示屏。
3.本外觀設計產品的設計要點:在于形狀。
4.最能表明設計要點的圖片或照片:立體圖。

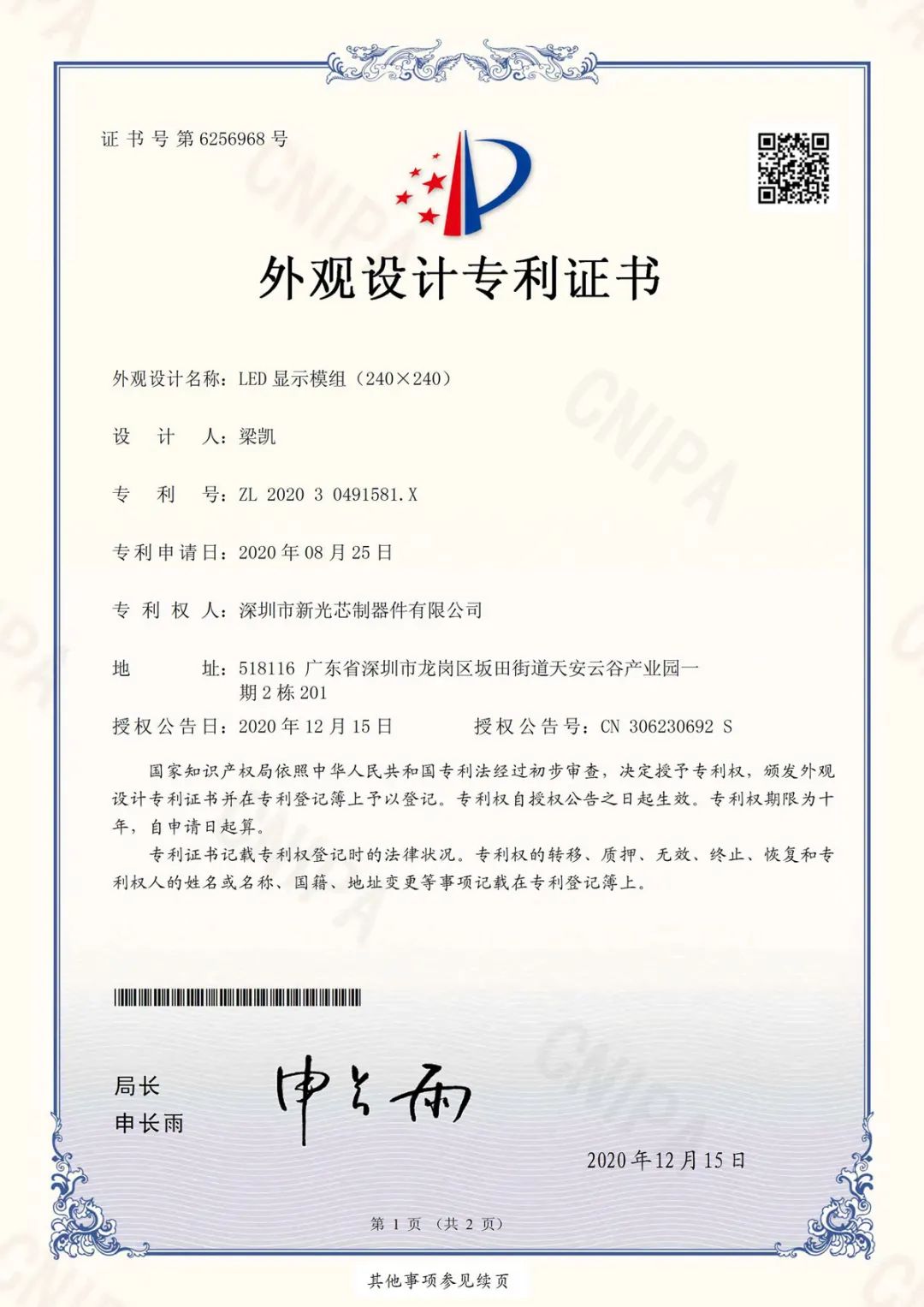

1.本外觀設計產品的名稱:LED顯示模組(240×240)。
2.本外觀設計產品的用途:用于LED顯示屏。
3.本外觀設計產品的設計要點:在于形狀。
4.最能表明設計要點的圖片或照片:立體圖。

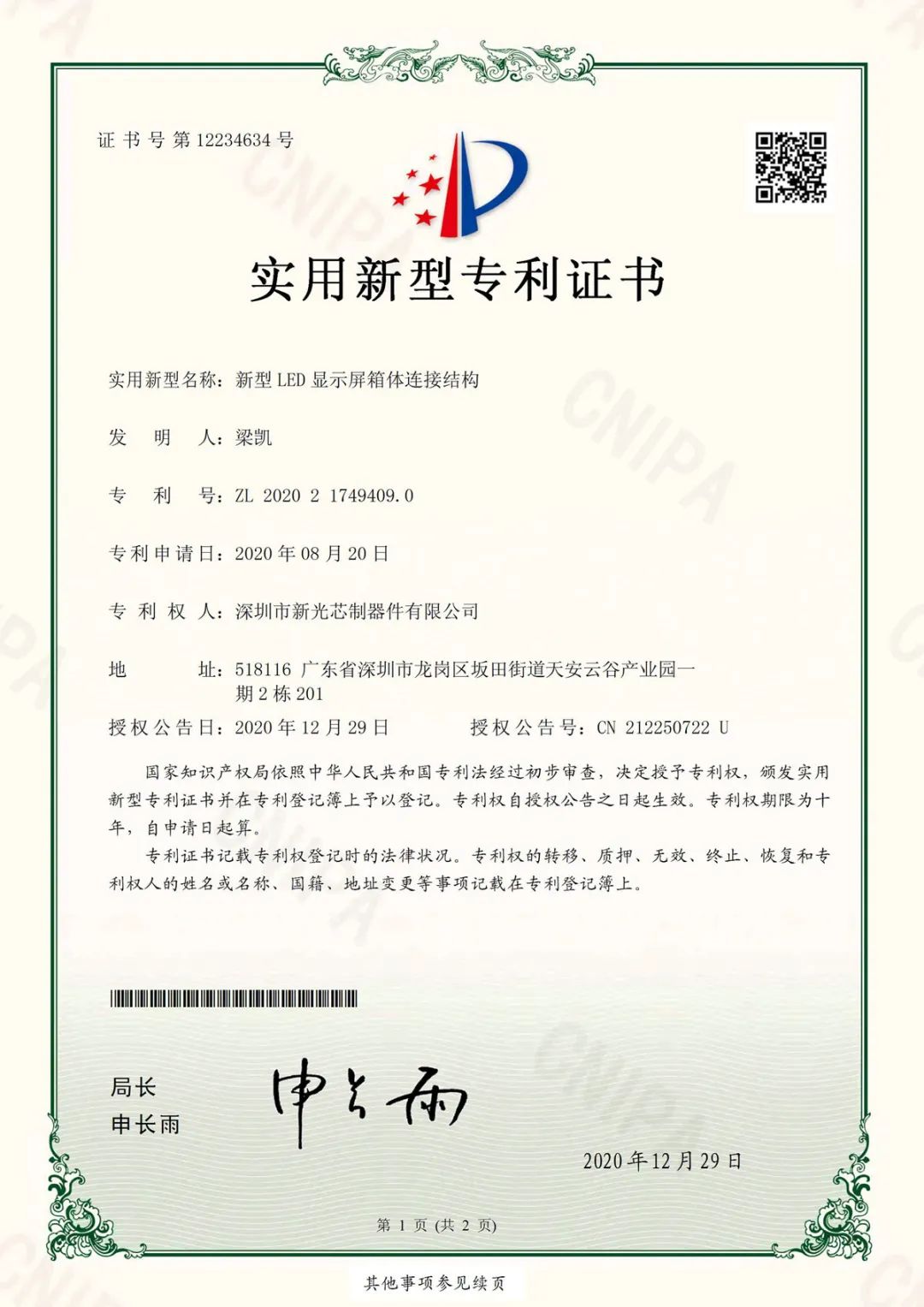

本實用新型公開了一種新型LED顯示屏箱體連接結構,包括多個拼接構成LED顯示屏的箱體,箱體的四角具有向箱體前側突出的連接凸起;箱體的四條邊筋上均設置有第一磁鐵,兩兩相鄰的箱體通過對應的第一磁鐵吸附預定位;四個相互拼接的箱體的中部前側設置有凹型連接片,凹型連接片罩設于四個相互拼接的箱體中部對應的四個連接凸起外,并與之可拆卸連接,凹型連接片的中間開設有安裝螺孔;四個相互拼接的箱體中部背側的四個角分別開設有缺槽,四個缺槽圍合形成底壁平整的安裝凹槽,安裝凹槽內平鋪有接觸面平整的墊板,墊板的中間開設有安裝過孔,穿過安裝過孔設置有可擰入安裝螺孔內的安裝螺栓。本實用新型箱體間連接牢固,保證箱體連接平整度。
